Pannelli Audio
Una linea di terminali per operatori radio realizzati per trasmissione e ricezione di segnali
fonia e CW con caratteristiche di prestazione e di affidabilità tipiche delle applicazioni militari e professionali

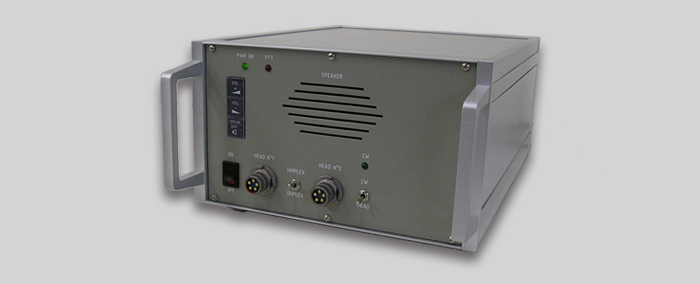

L’unità MR-0506, è una terminazione
radio operativa per Fonia e Telegrafia morse. Completa di tutte le interfacce audio e telegrafiche, permette la connessione Simplex/Duplex verso un Trasmettitore ed un Ricevitore radio. Funzionalmente l’utenza è suddivisa in due aree operative
distinte, la prima è delegata alla gestione locale di una cuffia, di un microfono e di un altoparlante, la seconda è relativa alla gestione del tasto telegrafico. La scelta dei modi operativi è realizzata tramite deviatori e pulsanti
che permettono : Ricetrasmissione in fonia tramite
cuffia/microfono in modalità Simplex/Duplex,
ritardo PTT di circa 200 mSec. Ricetrasmissione in
CW tramite tasto telegrafico in modalità
Simplex/Duplex, generazione di nota a 1000 Hz in
banda audio e ritardo di PTT di circa 1 secondo.
Regolazione digitale del volume in Cuffia ed
altoparlante tramite tasti dedicati. Inserzione
dell’altoparlante tramite apposito tasto. Sidetone
in modalità Simplex. Ingresso per visualizzazione
PTT Tx su led frontale Collegamento automatico a
generatore esterno per chiamata selettiva con
deviazione prioritaria del PTT L’unità Audio Panel è realizzata in tecnica modulare Rack Standard 19”
3U Rack 42 TE. All’interno del modulo Rack STD sono
alloggiate due schede, la prima interconnette i
pulsanti, i connettori ed i deviatori frontali, la
seconda contiene l’elettronica di gestione ed
interfaccia.
-Caratteristiche Tecniche
Linea Audio RX |
N° 1 bilanciata , 600 Ohm 0 dB nominali |
Linea Audio Tx |
N° 1 bilanciata, 600 Ohm 0 dB nominali ,
regolabile tra -6 e 0 dBm |
Ingresso microfonico |
N° 1, sbilanciato 200 Ohm nominali -40 dBm |
Ingresso Selcall/centralizzazione |
n° 1, bilanciato 600 Ohm nominali 0 dB |
Uscita cuffia |
N° 1, sbilanciata 600 Ohm nominali, 1 mW |
Uscita altoparlante |
N° 1, 8Ohm nominali , 1 W max |
Regolazione Volume altoparlante/cuffia |
Digitale, Mediante tasti dedicati |
Uscita Audio Rx Selcall/centralizzazione |
N° 1 sbilanciata 600 Ohm nominali con
regolazione volume cuffia ed altoparlante |
Esclusione altoparlante |
Mediante apposito tasto |
Modulazione CW |
Mediante apposito tasto, 1 kHz 0 dBm
nominali su linea Tx |
Ingresso tasto CW |
n° 1 circuito aperto/chiuso |
Uscita PTT ( in tutte le modalità ) |
n° 1 circuito appeso/massa Vmax <= 50 Vcc /
100mA |
Tenuta PTT |
Fonia : 200 mSec
Cw : 1 Sec
Centralizzazione: 200 mSec |
Ingresso PTT fonia |
n° 1 circuito appeso/massa |
Ingresso PTT Selcall/centralizzazione |
n° 1 circuito appeso/massa |
Sidetone |
Operante solo in modalità Simplex su cuffia
ed altoparlante |
Alimentazione |
100 ÷220 VAC |
|
