Multiaccoppiatori d'Antenna Passivi da Rack

Multiaccoppiatori d'Antenna Passivi da Rack



Una linea ben consolidata di prodotti , forniti a Enti militari e civili nel corso di vari anni, attualmente operativi in molte installazioni di radiocomunicazione in Italia e all’estero. La funzione fondamentale di un multicoupler è di consentire l’impiego più efficiente delle antenne disponibili, collegando più ricevitori alla stessa antenna o attuando le configurazioni antenne-ricevitori più idonee ai requisiti operativi. Come ulteriore vantaggio, l’uso dei multiaccoppiatori offre l’opportunità di semplificare i cablaggi RF, con conseguente miglioramento delle prestazioni del sistema e risparmio di costi.

Il progetto degli apparati viene continuamente aggiornato con sviluppo di nuove versioni  che incorporano nuove tecnologie e nuovi componenti.

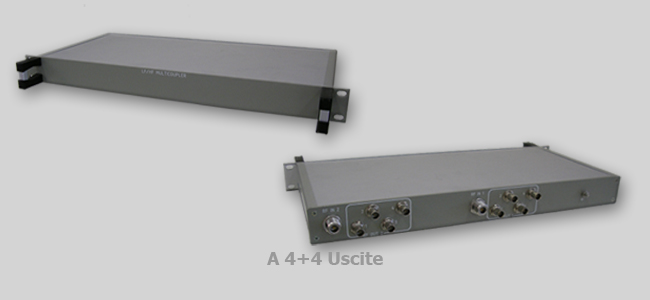

Multiaccoppiatore d’antenna passivo MR-0102 e MR-0202

Multiaccoppiatori d'antenna da 8 Uscite

Realizzato in tecnica passiva con materiali magnetici di ultima generazione, consente un impiego a larga banda in un range di frequenze che vanno dal VLF ( 10 KHz) sino all’ HF (32 MHz) con una alta linearità di perdita di inserzione (ripple minore di 1 dB tra 20 KHz e 32 MHz) ed impedenza di ingresso (VSWR<= 1,3 :1 tra 20 KHz e 32 MHz).

Dispone inoltre di un divisore di potenza aggiuntivo che permette, se collegato, di ampliare la multiplazione (con altra scheda aggiuntiva) a 16 uscite.



CARATTERISTICHE TECNICHE MODELLO HF

Numero degli Ingressi di Antenna

2

Numero delle Uscite ( ricevitori)

4+4

Range di Frequenza

20kHz÷32MHz  1° Antenna

20kHz÷32MHz  2° Antenna

Impedenza

50 Ohm

Perdita di inserzione In/Out

6,5dB±1 dB

VSWR

<=1,5:1

Separazione tra le uscite

>=30 dB

Massimo segnale applicabile continuo

10W rms

Connettorizzazioni RF

Tipo “N” per gli ingressi d’antenna

Tipo “BNC” per le uscite Ricevitori

Dimensioni

Rack Standard 19” 1U Profondità <= 270 mm





CARATTERISTICHE TECNICHE MODELLO SHF

Numero degli Ingressi di Antenna

2

Numero delle Uscite ( ricevitori)

4+4

Range di Frequenza

40kHz÷120MHz  1° Antenna

50MHz÷2GHz     2° Antenna

Impedenza

50 Ohm

Perdita di inserzione In/Out

7 dB ±1 dB

7 dB ± 2 dB agli estremi gamma

VSWR

<=1,5:1

Separazione tra le uscite

>=20dB

Massimo segnale applicabile continuo

1W rms

Connettorizzazioni RF

Tipo “N” per gli ingressi d’antenna

Tipo “N” per le uscite Ricevitori

Dimensioni

Rack Standard 19” 1U Profondità <= 270 mm
