Le Matrici Audio/Dati della Ro.Ma. enginery sono usate nei sistemi di radiocomunicazione per interfacciare i canali audio/dati trasmittenti e riceventi alle consolle operatori, commutando in modo flessibile gli ingressi sulle uscite secondo i requisiti operativi. Tutte le matrici sono di tipo “non-blocking” , cioè ciascuna uscita ha accesso indipendente a  qualsiasi ingresso, qualunque sia il numero di uscite collegate a quell’ingresso. La struttura modulare consente diverse configurazioni  per diverse esigenze operative.



Caratteristiche principali:

  • Commutazione di tipo “non-blocking”

  • Configurazione flessibile

  • Valori di impedenza secondo le specifiche del Cliente

  • RS-232, LAN 10/100 (opzionale) e controllo locale

  • Interfaccia segnale bilanciata o sbilanciata

  • CPU ridondata (MR-413-1)

  • Display touch screen (MR-413-1)

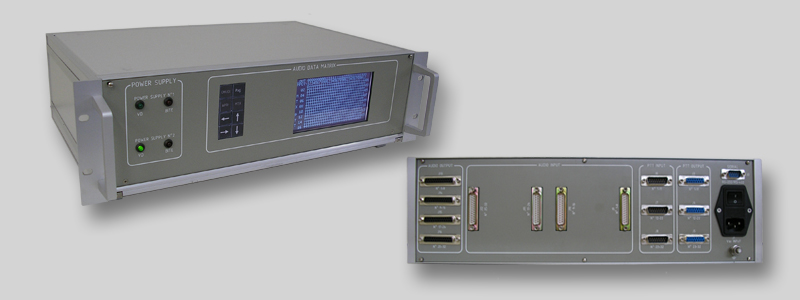

Matrice Audio/Dati MR-496-1 & MR-413-1 (32x32)

La Matrice MR 496-1 e MR-413-1 è matrice audio-dati  da  32 input e 32 output realizzata in tecnica Rack Standard 19”  da 3 Unità.

La caratteristica di poter combinare in un unica matrice sia lo smistamento di linee audio che di linee dati RS-232/422/TTL , rendono estremamente versatile l’impiego della matrice.

La  matrice 32x32 è controllata  da una scheda microprocessore (due per la MR-413-1) che dispone di una linea seriale programmabile in RS-232 o RS-422.

La matrice e’ di tipo No Blocking, in grado cioè di inviare uno dei 32 ingressi, verso tutte le 32 uscite contemporaneamente.

La struttura risulta per cui di tipo monodirezionale con 32 ingressi audio/dati e 32 uscite audio/dati di distribuzione, con capacità di programmazione sia locali, tramite tastiera dedicata (touch screen MR-413-1), che da linea seriale RS-232/485-422.

La matrice Audio/Dati può essere opzionalmente fornita con una matrice PTT aggiuntiva da 32 input e 32 Output optoisolati, Le due matrici (Audio/Dati e PTT) risultano indipendenti come impostazioni di chiusura nodi.



La struttura di ogni singola matrice è così sviluppata:

  • 1 scheda CPU (2 per MR-413-1) di comando e controllo adibita anche alle comunicazioni seriali RS-232/RS-485 ed alla gestione degli opzionali 32 PTT di  ingresso

  • 4 schede di matrice Audio/Dati 32 input, 8 output bilanciati

  • 2 schede di input per la terminazione delle linee bilanciate di ingresso

  • 1 scheda opzionale di output per la gestione dei PTT di uscita

  • 1 alimentatore

  • 1 assieme tastiera ed LCD grafico (display touch screen MR-413-1) per la gestione locale dei nodi e la monitorizzazione dello stato matrice

  • 1 Cabinet Rack Standard da 19“ 3 unità

La matrice è sviluppata in tecnica modulare e permette una intercambiabilità dei moduli a caldo con  basso tempo di MTTR.

L’assieme tastiera ed LCD (touch screen MR-413-1)  permette il controllo locale della singola matrice indicando graficamente i nodi impegnati.

Ogni modulo rappresenta una sub matrice da 32 Input x 8 Output, con capacità No Blocking, (ogni ingresso può essere connesso su tutte le uscite).

La matrice è equipaggiata con quattro moduli di Sub matrice per la realizzazione delle 32 uscite, ma può essere sotto equipaggiata per realizzare matrici dimensionalmente più piccole.

L’intera architettura di matrice è realizzata allo stato solido e permette sia l’allacciamento di linee bilanciate a 600 Ohm che la connessione di linee dati di tipo bilanciato o sbilanciato e  velocità massime di 100Kbit/sec.

I singoli moduli possono essere sostituiti a caldo senza interruzione di servizio, ad esclusione della scheda CPU e dell’assieme frontale (non per la MR-413-1).

Le interconnessioni sono totalmente cablate a cavi piatti e connettorizzate.

Tutti gli ingressi e le uscite sono protette da corto circuiti  e da limitatori  di tensione.



                              -Caratteristiche Tecniche

Isolamento Output - Output

> 70 dB

Isolamento trasversale

> 70 dB

Tempo di commutazione ( audio)

< 10 mS

Impedenza di ingresso/uscita

600 Ohm nom. programmabile in alta impedenza

Massimo livello applicabile

+ 20 dBm

Distorsione massima

< = 1%

Numero degli ingressi PTT opz.

32 optoisolati

Numero delle uscite PTT opz.

32 optoisolati 100 mA sink

Protocollo di comunicazione

STX / ETX  dedicato

Interfaccia di comunicazione

RS-232 RS-485, 4/2 Fili  programmabili tramite Dip Switch

Alimentazione

220 / 115 Vac

Dimensioni

Rack Standard 3 U 19”  profondità 357 mm

Range di Temperatura operativa

0÷ +50 C° estensione a -20÷+50 C° su richiesta (escluso LCD )

CPU ridondata Solo per MR-413-1
Display Touch Screen 5.7" Solo per MR-413-1
