Fibre Ottiche
Una linea di prodotti che sfruttano i vantaggi offerti dalle fibre ottiche in applicazioni militari e professionali.
Sistema Trasmissivo in Fibre Ottiche
-Il
sistema è basato su schede in grado di multiplexare
segnali audio e dati su fibre ottiche.
-La
scheda base è in grado di multiplexare in ingresso
n°2 ingressi audio da 300÷3000Hz, n° 8 ingressi
digitali optoisolati, n°4 seriali RS-232,
n°2 seriali RS-422, verso una fibra ottica in trasmissione
ed in uscita altrettante uscite audio e dati da una
connessione in fibra ottica in ricezione, la singola
scheda è in grado di realizzare un completo sistema Full-duplex utilizzando due fibre, una in TX e una
in RX.
-La
scheda base realizzata in tecnica eurocard 100X220
può essere inserita in cestelli STD. 19".
-Tutte le interconnessioni audio e dati sono
disponibili su connettore eurocard posteriore mentre
gli attacchi delle fibre ottiche sono presenti sul
frontalino di alluminio.
-Gli
attacchi standard per la fibra ottica sono di tipo
ST.
-I
segnali audio sono bilanciati su 600 Ohm e sono
isolati a trasformatori e campionati con codec PCM.
-Gli
ingressi ed uscite digitali sono configurabili in
vari standard: open collector, aperto/+12V, E&M.
-Le
linee seriali possono transitare a velocità entro i
9600bps considerando che il campionamento delle
linee di segnalazioni è effettuato ogni 30µs e
quindi il jitter possibile è minore o uguale a
questo valore.
-Il
sistema è auto sincronizzante ed ogni scheda dispone
di un led sincronismo e di Bite riportati sul
frontale scheda.
Il
sistema si completa con una serie di accessori per
la configurazione trasmissiva scelta e di seguito
elencati:
-

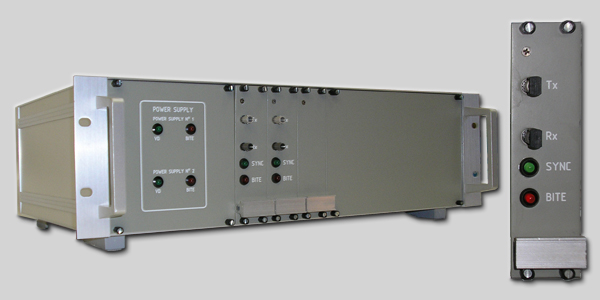

Cestello rack standard 19" 3U 84TE completo di
n°2 alimentatori da rete uno in backup all'altro
con possibilità di inserzione di schede da fibra
ottica sino ad un massimo di 8.
-
Cestello rack standard 19" 3U 42TE completo di
alimentatore da rete e con possibilità di
inserzione schede da fibra ottica sino ad un
massimo di 3 schede.
-
Cestello rack standard 19" 2U completo di
alimentatore da rete e con possibilità di
inserzione di 2 schede da fibra ottica.
-Specifiche
tecniche generali con cestello 19":
Temperatura operativa |
0-70°C |
Tensione di alimentazione primaria |
220Vac |
Tensione di alimentazione schede |
±12V |
Isolamento fra ingressi/uscite audio |
100Vac/cc |
Impedenza ingresso /uscita audio |
600 Ohm bilanciati |
Massimo livello audio in ingresso |
+8dBm/600 Ohm |
Dinamica audio |
35dB |
Perdita d'inserzione in/out |
0dB |
Campionamento audio |
8kHz |
Campionamento digitale |
30µs |
Ingressi digitali |
n°8 optoisolati configurabili |
Ingressi audio |
n°2 bilanciati |
Ingressi seriali |
n°4 RS-232, n°2 RS-422 |
Uscite digitali |
n°8 isolati configurabili |
Uscite audio |
n°2 bilanciate |
Uscite seriali |
n°4 RS-232, n°2 RS-422, |
Connettori per fibra |
ST |
Tranfer rate |
2Mbis/s |
Connettore input/output dati (per singola
scheda) |
n°2 sub D 25 poli |
Connettore input/output audio (per singola
scheda) |
n°2 sub D 9 poli |
|
