Decoder IRIG-B

Il decodificatore IRIG-B viene utilizzato per la lettura e la verifica di integrità del codice di tempo nel formato IRIG-B trasmesso dal satellite, per la decodifica dell'informazione BCD in esso contenuta e la visualizzazione della stessa.



Il decodificatore IRIG-B provvede a verificare la validità del segnale d'ingresso e, in caso positivo, ricava dal codice IRIG-B un impulso del secondo in sincronismo con il marker dello stesso codice. Inoltre, il codice IRIG-B non modulato presente in ingresso è replicato in uscita. L'informazione di tempo è altresì resa disponibile agli utenti su una interfaccia digitale seriale. Questi segnali permettono la sincronizzazione con il segnale di tempo generato a bordo del satellite.

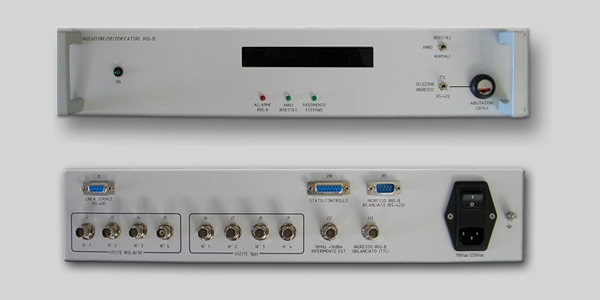

Tutti i comandi sono posti sul pannello frontale dell'apparato:

  • Selettore anno normale bisestile

  • Selettore d'ingresso (TTL/RS-422).

  • Selettore a chiave Locale/Remoto che abilita il controllo locale dell'unità; il funzionamento normale è col controllo remoto.

Ingressi di segnale:

  • Ingresso segnali di riferimento esterno a 10MHz

  • Impedenza d'ingresso di 50ohm nominali, con li livello di +10dBm ±2dB il connettore è di tipo BNC l'ingresso è isolato tramite trasformatore

  • Ingresso optoisolato di segnale digitale IRIG-B non modulato. L'interfaccia elettrica è realizzata secondo lo standard elettronico RS-422a con riferimento di massa e schermo. Il connettore è di tipo a vaschetta a 9 contatti, maschio.

  • Ingresso TTL compatibile di segnale digitale IRIG-B non modulato. Il connettore è di tipo BNC

  • Ingresso di selezione remota fa capo a un connettore di tipo a vaschetta 15 poli femmina.

Uscite di segnale:

  • 4 uscite di livello TTL compatibili, non isolate, su connettori BNC e impedenza di 50 Ohm; il segnale di uscita replica il segnale IRIG-B non modulato presente in ingresso

  • 4 uscite di livello TTL compatibili, non isolate, su connettore BNC e impedenza di 50 Ohm; i segnali di uscita forniscono, sotto forma di impulso al secondo, il riferimento temporale di inizio del secondo. La durata di tale impulso sarà selezionabile tramite ponticelli interni fra i seguenti valori nominali: 0.01, 0.1, 10 e 100 ms. la precisione della durata dell'impulso è comunque tale da non superare ±200ns.

  • 1 uscita secondo lo standard di interfaccia EIA RS-485; il messaggio trasmesso contiene l'informazione di tempo, codificate nei caratteri ASCII, che consiste nel giorno dell'anno, ore minuti e secondi. Il messaggio è trasmesso ogni 10s all'inizio del secondo 0, 10, 20, 30, 40, 50 di ogni minuto. Il connettore sarà del tipo a vaschetta a 9 poli, femmina.
